單組分聚氨酯防水涂料是一種新型的防水材料，其優(yōu)點包括較強的耐磨性、較好的柔韌性、良好的起泡性，以及對環(huán)境的適應(yīng)性較強。這種涂料方便施工，耐用持久，非常適合在地下室、衛(wèi)生間、浴室、屋頂?shù)瘸睗駡鏊慕ㄖ浪┕ぶ惺褂谩?/p>
為了確保知名涂料品牌質(zhì)量，通常施工前會按照國家標(biāo)準GB/T 19250-2013《聚氨酯防水涂料》進行性能測試。由于涂料類產(chǎn)品均屬于半成品，所以在成膜前的一些因素會影響成膜后的測試結(jié)果。

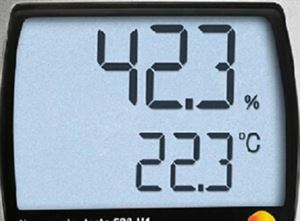

01成膜后的養(yǎng)護溫濕度
標(biāo)準要求溫度為(23±2)℃、濕度為(50±10)%，若明顯低于標(biāo)準，則成膜時間延長，到達養(yǎng)護周期時，涂膜性能并未達到最大值，導(dǎo)致測試結(jié)果偏低，若明顯高于標(biāo)準，成膜時間縮短，成膜過程中時產(chǎn)生的氣泡無法消除，造成涂膜缺陷，影響測試性能。
02成膜后的厚度
標(biāo)準要求成膜厚度為(1.5±0.2)㎜，該涂膜厚度范圍下，測試的性能最佳，過厚或過薄，都會影響測試的結(jié)果。

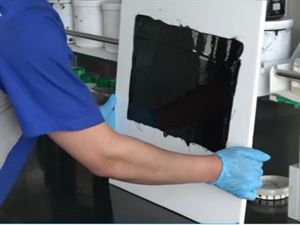

03成膜時涂刷的次數(shù)
標(biāo)準要求單組分聚氨酯防水涂料涂刷不超過3遍成膜，涂刷的次數(shù)越少，單遍成膜的厚度則越厚，涂膜內(nèi)的缺陷就越多，導(dǎo)致測試性能的衰減，單遍成膜控制在0.5㎜左右最佳。
04是否使用脫模劑

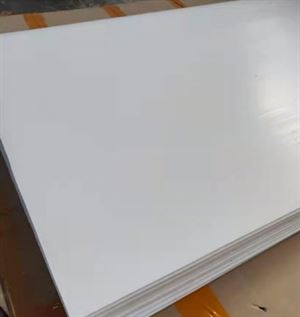

不同的脫模劑所含物質(zhì)不同，部分脫模劑可能含有一元醇或胺等物質(zhì)，會滲進涂料當(dāng)中影響涂料成膜，進而影響測試結(jié)果，在使用脫模劑前要查看其所含物質(zhì)是否能影響到涂料，或可選用聚四氟乙烯板則無需脫模劑可直接脫模。
以上是單組分聚氨酯防水涂料性能檢測中可能受到影響的因素。
