卷材中間高分子自粘膠層的粘結(jié)性能是判斷高分子預(yù)鋪反粘防水卷材優(yōu)劣的決定性因素之一。
無論影響產(chǎn)品性能的因素有多少個，高分子自粘膠層厚度若不符合國標(biāo)基本要求，那就容易出現(xiàn)與后澆混凝土粘結(jié)不牢、粘結(jié)強(qiáng)度低，老化速度加快，使用壽命減少等各類不可控的風(fēng)險，解決“竄水滲漏”就更無從談起。
眾所周知，高分子預(yù)鋪反粘防水卷材主要結(jié)構(gòu)由主體片材、自粘膠層，表面防(減)粘保護(hù)層(除卷材搭接區(qū)域)、隔離材料(需要時)構(gòu)成，其與后澆混凝土反應(yīng)滿粘結(jié)，長久不竄水的防水效果是備受青睞的秘訣。
對于高分子預(yù)鋪反粘防水卷材而言，作為預(yù)鋪反粘防水材料中的核心結(jié)構(gòu)，高分子自粘膠層既能牢固附著在主體片材上，又能與后澆混凝土牢固粘結(jié)。它不僅能夠起到承上啟下連接主體片材與顆粒保護(hù)層的功效，同時還可以實(shí)現(xiàn)與建筑結(jié)構(gòu)主體滿粘不竄水。
就目前市場而言，優(yōu)異的高分子自粘膠層多優(yōu)選100%*固含量的熱熔壓敏膠。該膠不僅是HDPE預(yù)鋪反粘防水卷材不可或缺的成分之一，更可適用于耐高溫環(huán)境施工，無任何揮發(fā)性有機(jī)化合物。
但只采用好的材料、好的工藝，沒有合格的膠層厚度，仍然不能保證生產(chǎn)出一款合格達(dá)標(biāo)的高分子預(yù)鋪反粘防水卷材。
為什么?
因?yàn)楦叻肿幼哉衬z層，作為功能層與后澆混凝土形成無縫隙結(jié)合，需要具備一定緩沖、抗變形、局部自愈及破損限制、疏水功能。
合適的涂膠量和厚度是高分子預(yù)鋪反粘防水卷材耐老化性能的基礎(chǔ)，唯有保證有一定的厚度和良好的綜合性能，才能實(shí)現(xiàn)真正意義上的預(yù)鋪反粘。
熱熔壓敏膠連接的是高分子主體片材與顆粒保護(hù)層，理想的覆砂狀態(tài)是砂子部分嵌入膠層，且完全覆蓋膠層。越厚的膠層越有利于表層顆粒與之融合，不破壞彼此核心結(jié)構(gòu)，同時對粘結(jié)有促進(jìn)作用。

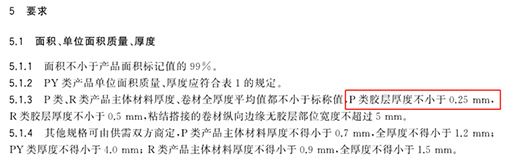

GB/T23457-2017《預(yù)鋪防水卷材》中明確規(guī)定P類膠層厚度≥0.25mm。
由此可見，挑選一款合格達(dá)標(biāo)的高分子預(yù)鋪反粘防水卷材，并全面解決“竄水滲漏”和“沉降影響"這兩大防水缺陷，那自粘膠層厚度不低于0.25mm的防水卷材，才是不二之選。
盡管如此仍然需要注意的一些細(xì)節(jié)，例如：

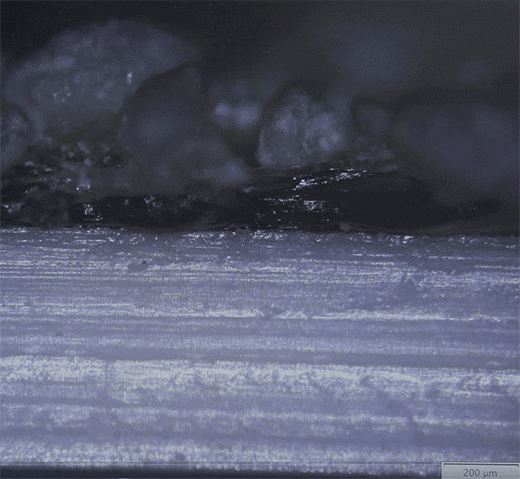

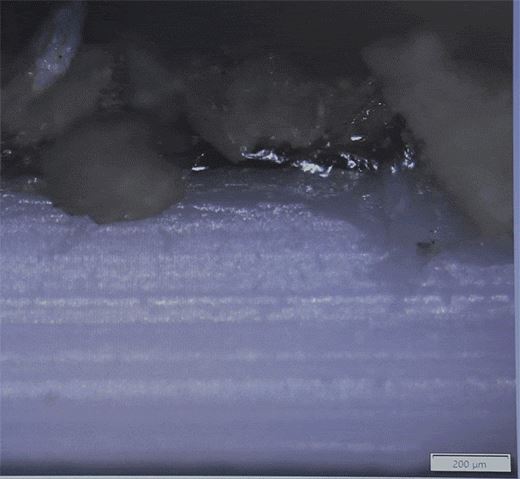

顯微鏡下某卷材，主體片材厚度，膠層厚度
如上圖所示，顯微鏡下的此種卷材，主體片材厚度超過1.2mm，自粘膠層厚度卻遠(yuǎn)不足0.25mm。若膠層厚度不達(dá)標(biāo)且顆粒保護(hù)層砂子粒徑過大，砂子可能會穿透過薄的自粘膠層損傷主體片材，容易導(dǎo)致該防水卷材實(shí)際使用中風(fēng)險陡增。

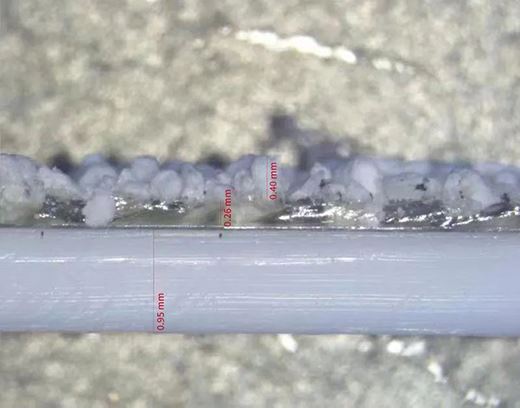

顯微鏡條件下，東方雨虹高分子預(yù)鋪反粘防水卷材主體片材厚度，膠層厚度，具備以下三點(diǎn)主要特性：

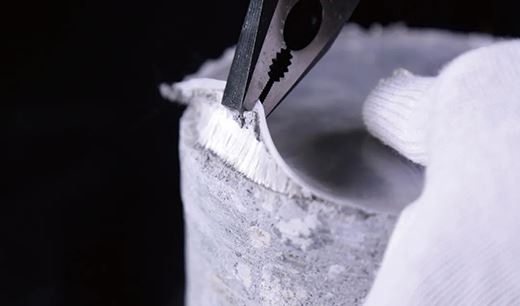

1、高分子自粘膠層與結(jié)構(gòu)具有優(yōu)異的粘合力：高分子熱熔壓敏膠與結(jié)構(gòu)層形成滿粘結(jié)，剝離強(qiáng)度隨涂膠量增加而提高，避免竄水影響;

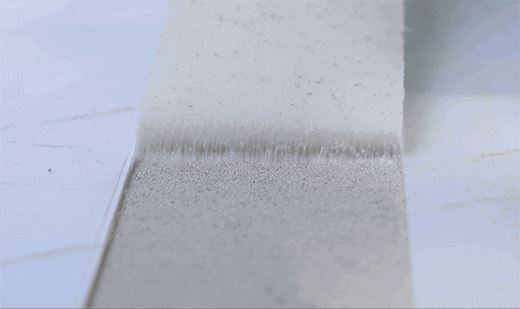

2、高分子自粘膠層與顆粒保護(hù)層有牢固的粘附力，一定厚度的膠層牢牢粘住砂粒，達(dá)到最大剝離力;
3、良好的室外耐候性能:足夠厚度的高分子自粘膠層，利于抵抗局部的破損，極大程度上保證卷材與混凝土足夠的剝離力。
經(jīng)過反復(fù)實(shí)驗(yàn)驗(yàn)證，東方雨虹甄選特殊配方的熱熔壓敏膠自粘膠層，不僅厚度滿足國標(biāo)要求，能夠與混凝土能夠形成牢固的滿粘結(jié)，更可大大提升自粘膠層與混凝土的粘合力，達(dá)到剛?cè)嵯酀?jì)的雙重防水效果。
東方雨虹高分子預(yù)鋪反粘防水卷材
全新升級的自粘膠層，國標(biāo)厚度
可實(shí)現(xiàn)優(yōu)于國標(biāo)要求2倍*的剝離強(qiáng)度
是真正合格的高分子預(yù)鋪反粘防水卷材
